變壓器鐵芯夾件接地監測裝置用于監測變壓器鐵心及夾件接地故障電流，可實現對鐵心接地電流進行連續、在線監測，通過監測可以實時監控設備的絕緣狀況，且能及時發現內部絕緣受潮或受損、鐵心多點接地、箱體內異物、油箱油泥沉積等故障。對事故做到早預防早處理。更重要的是能為此類設備的狀態檢修提供可靠的數據依據。
其工作原理為：

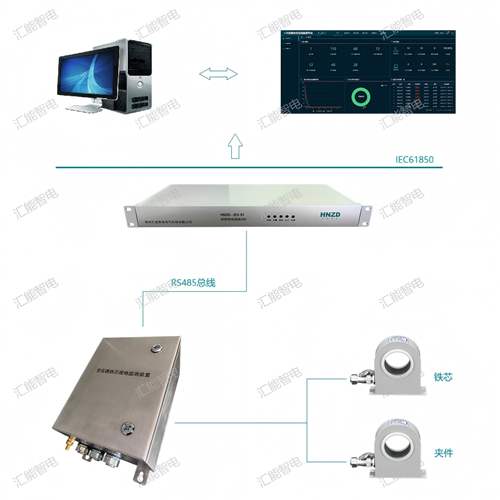

系統采用高精度穿心式傳感器將鐵心及夾件上的接地電流信號轉換為電壓信號，電壓信號進入信號調理電路，信號調理電路根據電壓大小自動切換量程，最后進入以DSP為處理核心的信號測量板，該信號測量板選用高性能的32位數字處理芯片DSP為核心處理器。鐵心及夾件接地電流中伴有現場的干擾信號，計算時首先要把這些干擾信號剔除掉。傳統的方法是使用模擬濾波器將干擾信號除掉，但模擬濾波器易受環境溫度、濕度影響，且隨著時間的變化易產生零漂等現象，從而引入新的“干擾”。而DSP強大數字計算功能可以使用數字濾波算法代替原來的模擬濾波算法。數字濾波算法不受溫度、濕度等環境影響且零漂移，可以解決模擬濾波器帶來的各種問題。信號測量板將鐵心及夾件的接地電流計算出來后通過數字總線上傳到間隔層監測IED。間隔層IED采用統一的嵌入式平臺實現分析判斷、報警和遠傳數據等功能。通過監測運行中鐵心接地電流的大小，自動判斷變壓器鐵心存在鐵心不接地或鐵心多點接地現象，從而防止鐵心形成懸浮電位及局部過熱而引發的一系列故障，確保電力變壓器安全運行。
• 采用高精度有源零磁通傳感器，根據被測量電流大小智能選擇調理電路及放大倍數，有效提高了測量精度
本裝置技術參數滿足或優于以下標準和規定：《變電在線監測裝置檢驗規范 第1部分：通用檢驗規范》 Q/GDW 540.1-2010
1．工作環境
工作電壓：交流 220V±10%,50Hz
工作環境溫度： -40℃～120℃
功耗：額定電壓下<5W
工作環境濕度： ≤95％
2．監測參數指標
?測量電流范圍： 1mA～10A 精度：±1%或±1mA 取大者
3．通信參數
通信接口：RS485，2400，N，8，1
通信協議：MODBUS-RTU
施工方法
1）鐵心接地銅排穿過零磁通互感器，互感器通過支架及相關絕緣材料固定變壓器外殼或獨立安裝支架上。
2）互感器通過4芯電纜與鐵心接地監測裝置連接，鐵心接地監測裝置安裝于變壓器附件單獨支架。
