變壓器鐵芯及夾件接地電流監測裝置用于監測變壓器鐵芯及夾件接地故障電流,可實現對鐵芯接地電流進行連續、在線監測,通過監測可以實時監控設備的絕緣狀況,且能及時發現內部絕緣受潮或受損、鐵芯多點接地、箱體內異物、油箱油泥沉積等故障。對事故做到早預防早處理。更重要的是能為此類設備的狀態檢修提供可靠的數據依據。
變壓器鐵芯夾件接地在線監測系統廠家的裝置技術參數滿足或優于以下國家、企業標準和規定:
《變電在線監測裝置檢驗規范 第1部分:通用檢驗規范》 Q/GDW 540.1-2010
工作電壓:交流 220V±10%,50Hz
工作環境溫度: -40℃~120℃
功耗:額定電壓下<5W
工作環境濕度: ≤95%
測量電流范圍: 1mA~10A
精度:±1%或±1mA 取大者

變壓器鐵芯夾件接地在線監測系統廠家產品特點:
采用穿心式互感器,與二次回路隔離,安全性高

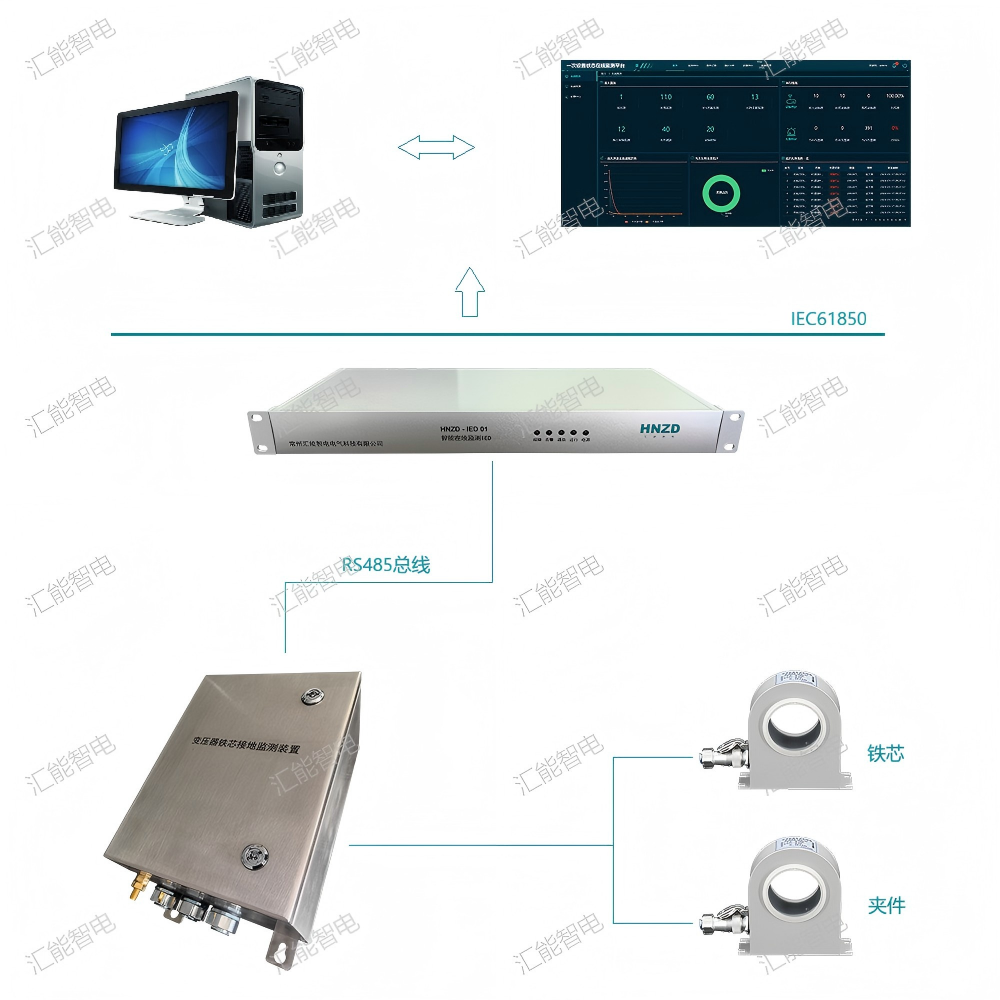

采用分布式測量結構,即就地測量、數字傳輸,規約符合DL/T860標準
可帶電安裝,即不需要主設備停電安裝,方便、快捷的接入系統
采用數字濾波方法,擯除模擬濾波器帶來的“零漂問題"
采用高精度有源零磁通傳感器,根據被測量電流大小智能選擇調理電路及放大倍數,有效提高了測量精度
施工方法
1)鐵芯接地銅排穿過零磁通互感器,互感器通過支架及相關絕緣材料固定變壓器外殼或獨立安裝支架上。
2)互感器通過4芯電纜與鐵芯接地監測裝置連接,鐵芯接地監測裝置安裝于變壓器附件單獨支架。
